Parametry decydujące o architekturze układu zmiękczania w obiegach kotłowych i chłodniczych

Twarda woda w obiegach kotłowych i chłodniczych zawiera jony wapnia i magnezu, które pod wpływem temperatury wytrącają się w postaci węglanu wapnia. Związek ten w krótkim czasie tworzy twardy kamień kotłowy. Osady mineralne bardzo szybko zarastają wewnętrzne powierzchnie wymienników ciepła, długie ciągi rurociągów oraz kluczowe zawory regulacyjne. Obniża to sprawność cieplną całej instalacji oraz powoduje znaczny wzrost zużycia energii. Zakłady z branży energetycznej, a także przetwórstwa spożywczego muszą budować dedykowaną infrastrukturę przygotowania czynnika roboczego. Odpowiednio dobrana stacja uzdatniania to jedyny sposób, aby utrzymać ciągłość procesów technologicznych i ograniczyć kosztowne przestoje całej fabryki.

Wymiana jonowa w kolumnach zmiękczających

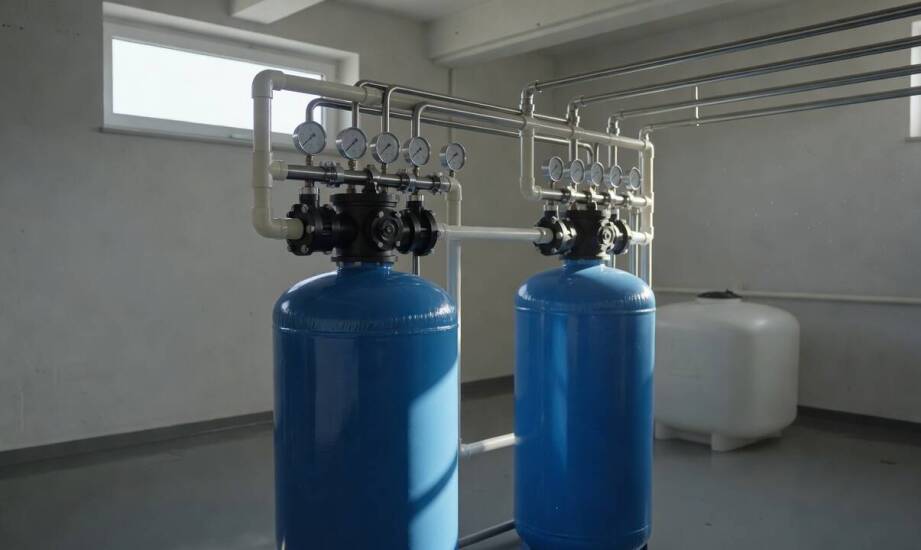

Proces redukcji twardości cieczy opiera się na fizykochemicznym zjawisku wymiany jonowej. Kationitowa żywica jonowymienna w formie sodowej skutecznie zastępuje problematyczne jony wapnia i magnezu neutralnymi jonami sodu. Reakcja chemiczna przebiega zgodnie ze ścisłym schematem, a po całkowitym wyczerpaniu naturalnej pojemności złoża materiał wymaga głębokiej regeneracji. Inżynierowie używają do tego stężonego roztworu chlorku sodu, zasilającego układ z zewnętrznego zbiornika. Tradycyjne układy jednokolumnowe zawsze wymuszają technologiczną przerwę w pracy na czas płukania złoża. Nowocześniejsze systemy dwukolumnowe typu duplex działają w trybie naprzemiennym. Jedna kolumna zapewnia ciągły przepływ miękkiej wody, podczas gdy druga przechodzi automatyczny cykl regeneracji i oczekiwania.

Dobór wymiarów kolumn i objętości złoża

Szczytowe zapotrzebowanie na wodę oraz docelowa twardość wylotowa bezpośrednio determinują średnicę montowanego urządzenia. Te same parametry służą projektantom do obliczenia wymaganej objętości samej żywicy. Pojemność jonowymienna złoża wyrażona w odpowiednich jednostkach określa dokładną ilość cieczy, jaką można bezpiecznie uzdatnić przed kolejnym cyklem płukania. Instalacje przemysłowe charakteryzujące się wysoką twardością surowej wody z wodociągu potrzebują znacznie większej ilości materiału filtrującego. Konieczne bywa również zastosowanie równoległych układów składających się z wielu wydajnych kolumn. Odpowiednio przeskalowane podejście pozwala uniknąć przekroczenia rygorystycznych limitów jakościowych, które nakładają czołowi producenci nowoczesnych kotłów parowych.

Regeneracja czasowa a objętościowa

Klasyczne sterowniki czasowe uruchamiają cykl płukania żywicy w stałych, z góry zaprogramowanych odstępach godzinowych. Cała procedura odbywa się zupełnie niezależnie od rzeczywistego zużycia wody w danym okresie rozliczeniowym. Skutkuje to zazwyczaj nieoptymalnym zużyciem soli pastylkowanej oraz bardzo dużą stratą czystej wody płuczącej. Nowoczesne głowice objętościowe rozpoczynają proces regeneracji dopiero po faktycznym uzdatnieniu konkretnie ustalonej dawki cieczy. Objętość chemicznego regenerantu zostaje precyzyjnie dopasowana do realnego stopnia wyczerpania złoża jonowymiennego. Zaawansowane sterowanie objętościowo-logiczne skutecznie zmniejsza zużycie materiałów eksploatacyjnych nawet o jedną trzecią względem starych systemów. Technologia ta gwarantuje dodatkowo znacznie stabilniejsze parametry fizykochemiczne czynnika roboczego przez cały okres działania systemu.

Integracja z linią technologiczną

Prawidłowo zwymiarowane stacje zmiękczania wody stanowią najważniejszą linię obrony przed poważnymi awariami obiegów chłodniczych. Urządzenia te chronią drogie wymienniki płytowe oraz rozbudowane systemy parowe przed postępującym zjawiskiem korozji. Włączenie takiego niezależnego modułu do głównego ciągu technologicznego zakładu wymaga szczegółowej analizy ciśnienia roboczego. Sprzęt musi również bezawaryjnie współpracować z kolejnymi etapami głębokiego uzdatniania, w tym z wydajnymi systemami odwróconej osmozy. W codziennej praktyce inżynieryjnej Przedsiębiorstwo Marcor projektuje i serwisuje podobne układy dla państwowej i prywatnej energetyki cieplnej. Działania te obejmują również specjalistyczne analizy wody oraz dobór właściwych preparatów kondycjonujących.

Błędne oszacowanie profilu dobowego rozbioru wody najczęściej powoduje bardzo szybkie i przedwczesne wyczerpanie materiału żywicznego. Taka sytuacja natychmiast prowadzi do nagłego przekroczenia dopuszczalnych parametrów twardości w całym obiegu grzewczym. Bezpośrednią konsekwencją podobnych zaniedbań serwisowych są nieplanowane przestoje całych linii produkcyjnych. Długofalowe ryzyko obejmuje także drastyczny wzrost kosztów zużytej energii oraz trwałe uszkodzenia najdroższych elementów konstrukcyjnych kotłowni.
